概述

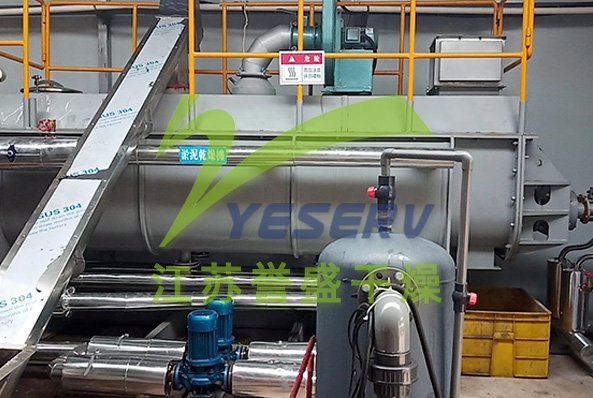

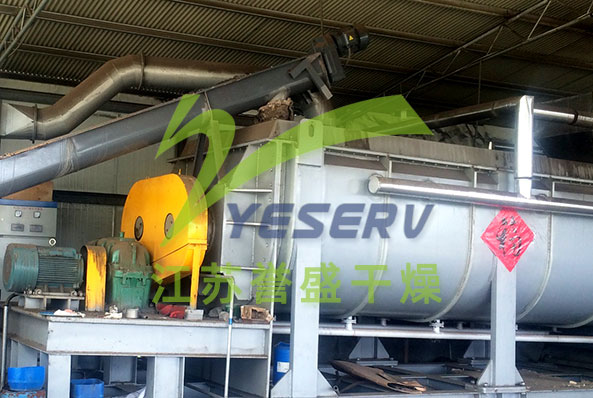

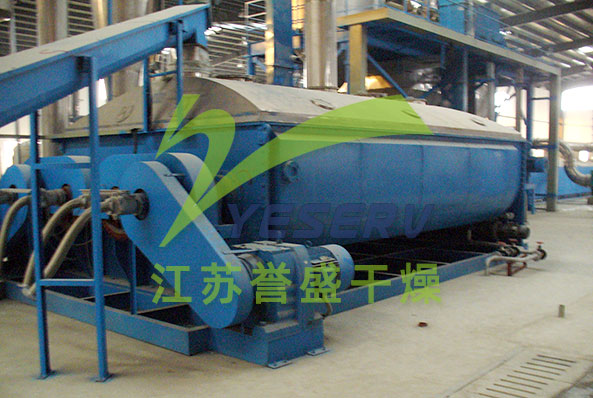

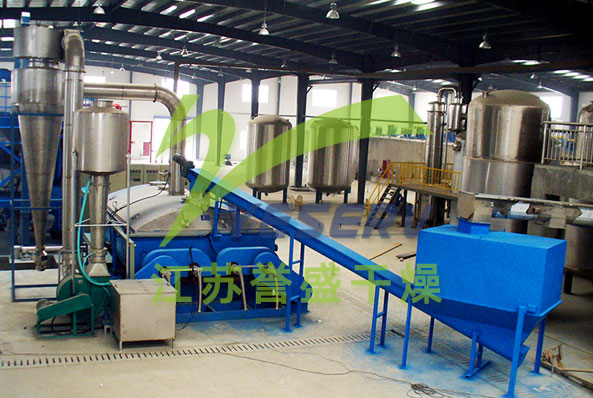

該污泥專用干燥設備是一種利用契形空心槳葉及圓筒機器內壁熱傳導原理，將污泥及這類介于膏狀或漿狀的污泥進行間接加熱，使印染污泥、工業污泥、生活污泥或污水處理形成的污泥達到脫水干化、減少體積，然后綜合利用、變廢為寶，避免了二次污染，是目前污泥處理最為理想的干燥設備

污泥干燥設備使用特殊的楔型攪拌傳熱槳葉，具備較大的傳熱效率和傳熱面自清潔功能。其結構是在空心軸上密集排列著楔形中空槳葉，單位有效容積內傳熱面積高，熱介質可以使用蒸汽、導熱油等載體，采用溫度在180~230℃。生活污泥或廢水污泥屬于膏狀或漿狀，污泥干燥設備設計時，使用楔形槳葉傳熱面，膏狀或漿狀泥與楔形槳葉表面連續的相對運動形成一種沖刷作用，所以污泥不管是是顆粒狀、粉狀、膏狀、漿狀，機器楔形傳熱面均具備更很好地的自清潔功能。

設備特點

1. 采用間接加熱方式，沒有大量空氣攜帶走熱量，僅析出污泥內部蒸發的濕蒸汽，干燥設備外殼使用復合保溫材料保溫，能源消耗小，環境污染低。
2. 污泥干燥設備單位體積內具有加熱面積大、單位體積小、占地面積少。
3. 適應性范圍廣：一是可采用蒸氣、導熱油等加熱介質；二是既可處理需高溫處理的物料，又可真空處理熱敏性物料。
4. 熱效率高達80%~90%，傳熱系數K為100~300kCal/h.m².℃，蒸發量10~30kg/h.m².℃。
5. 槳葉結構特殊，在加熱表面具有相互自清潔的功能。
6. 機器運行可靠，維護費用小，工人勞動強度小，操作簡單。
7. 加熱時間可調可控，可以有效地除去病毒細菌等，滿足環境保護要求。
8. 烘干后的污泥含固率大（最大可達90%以上)。

技術參數

項目 型號	WJG-3	WJG-9	WJG-13	WJG-18	WJG-29	WJG-41	WJG-52	WJG-68	WJG-81	WJG-95	WJG-110
傳熱面積(m2)	3	9	13	18	29	41	52	68	81	95	110
有效容積(m3)	0.06	0.32	0.59	1.09	1.85	2.8	3.96	5.21	6.43	8.07	9.46
轉速范圍	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20	5-15	5-15	5-10
功率	2.2	4	5.5	7.5	11	15	30	45	55	75	95
器體寬A(mm)	306	584	762	940	1118	1296	1476	1652	1828	2032	2210
總寬B(mm)	736	841	1066	1320	1474	1676	1854	2134	1186	2438	2668
器體寬C(mm)	1956	2820	3048	3328	4114	4724	5258	5842	6020	6124	6122
總長D(mm)	2972	4876	5486	5918	6808	7570	8306	9296	9678	9704	9880
進出料距E(mm)	1752	2540	2768	3048	3810	4420	4954	5384	5562	5664	5664
中心高F(mm)	380	380	534	610	762	915	1066	1220	1220	1220	1220
總高H(mm)	762	838	1092	1270	1524	1778	2032	2362	2464	2566	2668
進汽口N(寸)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
出水口O(寸)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
